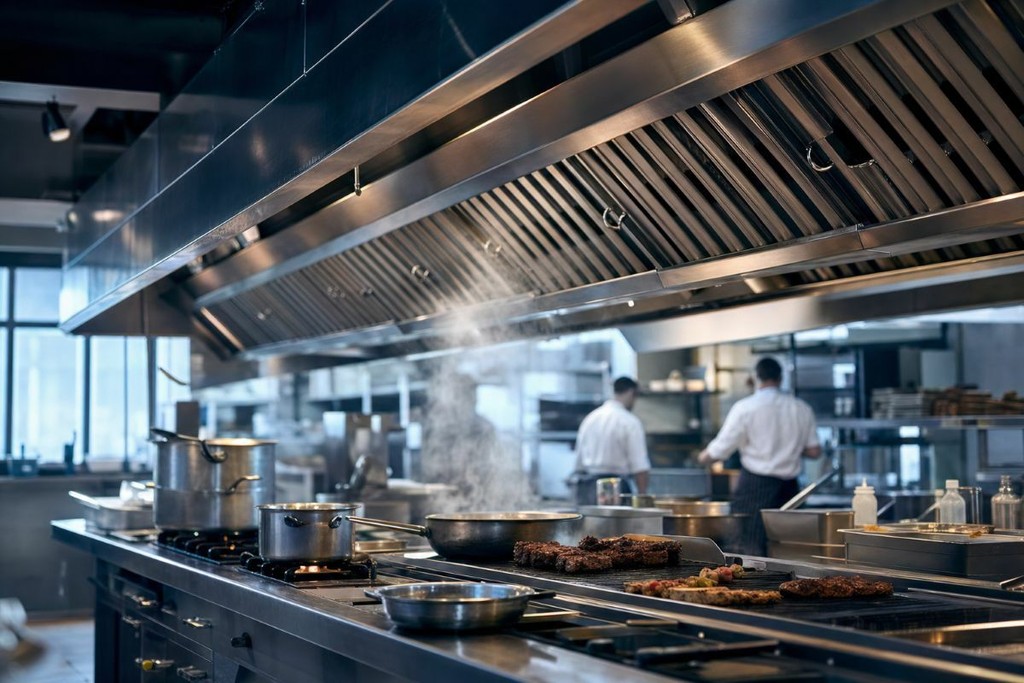

Come si sceglie la cappa di una cucina professionale? Non dal catalogo. Si sceglie definendo prima portata, geometria, canali, filtrazione e aria di reintegro: il modello è la conseguenza di quei numeri, non il punto di partenza. Chi inverte l'ordine compra un apparecchio corretto e ottiene un impianto che disperde odori, sporca le condotte e consuma più del necessario.
Chi apre o rinnova un ristorante, una mensa, una gastronomia o un laboratorio alimentare segue quasi sempre lo stesso percorso: si sceglie la linea cottura, si misura la parete, si ordina una cappa della lunghezza giusta, si affida a un installatore la posa dei canali. I problemi arrivano dopo. Odori che raggiungono la sala, gocciolamenti sul piano, disagio termico per il personale, lamentele dal vicinato. Difficoltà che raramente si risolvono sostituendo la cappa, perché nascono a monte.
In pratica: cosa deve esserci nel preventivo
Prima di entrare nel merito, cinque elementi da pretendere per iscritto. Sono verificabili, e a impianto acceso si possono misurare.
- Il metodo di calcolo della portata, dichiarato. Un metodo semplificato molto usato lega la portata alla velocità dell'aria sul bordo perimetrale della cappa, che una buona regola pratica colloca fra 0,35 e 0,60 m/s.
- Una formula esplicita. Nella versione più diffusa: P (m³/h) = S (m²) x V (m/s) x 3600, con V assunta in via cautelativa intorno a 0,5 m/s. Per le cappe tradizionali circola anche il metodo della velocità di aspirazione frontale, che assume 0,25 m/s come velocità d'esercizio necessaria a evacuare gli inquinanti e in particolare le particelle più pesanti.
- La sporgenza della cappa rispetto alle apparecchiature, lato per lato, e l'altezza di installazione.
- La superficie filtrante e la velocità di attraversamento che ne deriva: è consigliato restare sotto 1,75–2 m/s sulla prima sezione filtrante meccanica.
- L'aria di reintegro: quantità, punto di immissione, modalità di diffusione. Senza questo dato, il resto del calcolo resta teorico.
Aspirare tanto non significa aspirare bene
La distinzione che regge tutto il ragionamento è quella fra cattura e contenimento. La cattura è la capacità dell'impianto di intercettare fumi, vapori e aerosol grassi nel momento in cui lasciano la superficie di cottura. Il contenimento è la capacità della cappa di trattenerli sotto la propria sagoma abbastanza a lungo da farli estrarre, invece di lasciarli disperdere lateralmente nel locale.
Sono due cose diverse e si perdono per ragioni diverse. Può accadere che un ventilatore generoso montato su una cappa poco profonda lasci comunque sfuggire i fumi dal bordo anteriore, perché il pennacchio termico si allarga salendo e può uscire dall'area coperta. La portata, del resto, non è un parametro neutro: condiziona il ventilatore e la quantità d'aria che, ora dopo ora, lascia il locale e deve rientrare da qualche parte.
Il criterio impiantistico di fondo è quello dell'aspirazione localizzata: dove esiste una sorgente puntuale di inquinanti aerodispersi, conviene catturarla il più vicino possibile al punto di emissione, mantenendo comunque una ventilazione generale adeguata dell'ambiente. In ambito sicurezza sul lavoro questo principio è codificato per lavorazioni ben più severe di una griglia — l'art. 237 del D.Lgs. 81/2008 lo impone per agenti cancerogeni, mutageni o tossici per la riproduzione — ma la logica progettuale resta la stessa. In cucina la sorgente è il piano di cottura, non la stanza.
Perché la regola del dieci non basta in una cucina commerciale
Una delle scorciatoie più diffuse suggerisce di moltiplicare per dieci il volume del locale per ottenere la portata: una cucina di 3 x 4 x 2,7 metri arriverebbe a circa 324 m³/h, un ambiente da 45 m³ a circa 450 m³/h. La si incontra sia in guide pensate per l'ambiente domestico, sia in contenuti divulgativi rivolti alla ristorazione. Il limite è evidente: quella formula stima un numero di ricambi orari della stanza e non tiene conto delle apparecchiature installate né del carico di cottura effettivo.
In una cucina professionale calore e produzione di aerosol dipendono dalle attrezzature, dalla loro potenza, dal tipo di cottura e dal ritmo di servizio. Due locali identici per volume, uno con un forno a convezione e uno con una griglia, possono richiedere estrazioni molto diverse. La regola del dieci, in ambito commerciale, vale come stima grossolana di primo orientamento. Non come dimensionamento.
La normativa tecnica traccia il confine in modo esplicito. La serie UNI EN 16282 riguarda i sistemi di ventilazione delle cucine commerciali, delle aree associate e degli impianti di lavorazione alimentare a uso commerciale, ed esclude le cucine domestiche. La parte 1, in vigore dall'8 marzo 2018, fissa i requisiti generali — compresi aspetti ergonomici quali temperatura, caratteristiche dell'aria, umidità e rumore — e include un metodo per calcolare i flussi d'aria. La parte 2, nell'edizione italiana del 2017 che recepisce la EN 16282-2:2016, è dedicata specificamente alle cappe di ventilazione: progettazione, costruzione, gestione, sicurezza tecnica e caratteristiche igieniche. Chiedere su quale metodo poggi il numero scritto in offerta non è pedanteria: è l'unico modo per capire se quel numero significa qualcosa.
Come si arriva a un numero: due strade praticabili
Quando manca un calcolo completo secondo norma, esistono approcci semplificati che almeno partono dalla fisica del problema. Il primo ragiona sulla velocità dell'aria sul bordo perimetrale della cappa e ricava la portata con la relazione P = S x V x 3600.
Qui serve una precisazione che nei preventivi manca quasi sempre. La S della formula non è l'area in pianta della cappa, cioè non è la superficie del suo fondo: è la superficie di passaggio dell'aria considerata dal metodo, la sezione utile attraverso cui l'aria viene richiamata. Scambiare le due grandezze porta a risultati molto diversi fra loro, sempre con la stessa formula. Prima di discutere il numero conviene chiarire cosa è stato assunto come S, ricordando che si tratta di un metodo semplificato, da verificare con un calcolo condotto secondo la parte 1 della norma quando il progetto lo richiede.
Il secondo approccio, riferito alle cappe tradizionali, calcola la portata di estrazione come prodotto fra perimetro libero della cappa, altezza libera fra piano di cottura e cappa, velocità d'esercizio di 0,25 m/s e 3600. Un dettaglio interessante di questa formulazione: la portata cresce con l'altezza libera. Più la cappa è distante dal piano, più aria serve.
Non si tratta di eleggere la formula migliore. Entrambe legano il risultato a grandezze fisiche misurabili in cantiere, mentre la regola del dieci lo lega a una stanza. Ed entrambe si fermano alla captazione: quando il progetto deve occuparsi anche di ciò che esce dal camino — aerosol grassi, composti odorigeni, nebbie oleose — il perimetro si allarga alla filtrazione industriale vera e propria, e diventa utile confrontarsi con chi progetta e realizza impianti di aspirazione e filtrazione, come novavit.it, che su questo tipo di integrazione fra captazione, ventilazione e stadi filtranti lavora abitualmente. Il momento giusto per farlo è prima dell'ordine della cappa, non dopo la prima segnalazione.
Geometria: i centimetri contano quanto i kilowatt
La sporgenza della cappa rispetto alle apparecchiature è la variabile più sottovalutata. Una regola empirica consolidata prevede che la cappa debordi di un valore pari a k moltiplicato per h, dove h è la distanza in metri fra l'apparecchio e il bordo inferiore della cappa e k vale fra 0,35 e 0,40. Con un metro di distanza si parla di 35-40 centimetri di sporgenza per lato. Sono centimetri che in fase di layout si sacrificano volentieri, per guadagnare un passaggio o per non interferire con una struttura esistente, e che poi si rimpiangono.
L'altezza di installazione è il secondo compromesso. Salvo casi particolari, è opportuno che la cappa sia posta fra 1,9 e 2 metri da terra: un intervallo che tiene insieme ergonomia dell'operatore e capacità di contenimento. Va ricordato che nei metodi legati all'altezza libera fra piano e cappa la portata necessaria cresce con la distanza. Alzare la cappa ha un costo, e si legge nei metri cubi orari.
Filtrazione dei grassi e trattamento degli odori
I filtri antigrasso non sono un accessorio. Sono il primo stadio che protegge canali e ventilatore dai depositi oleosi, e hanno un parametro di progetto che vale la pena chiedere: è consigliato che la velocità di attraversamento della prima sezione filtrante meccanica resti sotto 1,75–2 m/s, perché oltre quella soglia una parte delle particelle grasse rischia di non essere trattenuta e di depositarsi nelle condutture.
Ne discende una conseguenza poco intuitiva: un impianto povero di superficie filtrante, compensato alzando la portata, tende a sporcare di più le condotte anziché di meno. E un filtro difficilmente rimedia a una cattura insufficiente, per la ragione più semplice del mondo: ciò che sfugge lateralmente alla cappa non attraversa il filtro.
Il capitolo odori è un problema distinto. Un impianto che estrae correttamente può comunque restituire all'esterno un'aria carica di aerosol e composti odorigeni: lì non è più questione di cattura, ma di trattamento dell'effluente. Ai sistemi dedicati — carboni attivi, dispositivi elettrostatici, trattamenti a raggi ultravioletti, o combinazioni — è dedicata una parte specifica della serie, la UNI EN 16282-8:2018, che stabilisce requisiti per progettazione, costruzione e funzionamento degli impianti di trattamento dell'aerosol nelle cucine, con caratteristiche di sicurezza tecnica, ergonomiche e igieniche. Sono componenti che incidono su perdite di carico, spazio disponibile e manutenzione: inserirli a impianto già dimensionato può richiedere di rimettere mano a canali e ventilazione.
Quando il contesto urbano diventa un dato di progetto
In Liguria, come in molte realtà urbane italiane, la ristorazione lavora dentro tessuti edilizi densi: locali al piano terra di edifici residenziali, carruggi, cortili interni, coperture condivise. Il percorso di espulsione dei fumi, in questi casi, non è una scelta libera dell'impiantista: dipende da vincoli edilizi, autorizzazioni e rapporti con il condominio. Conviene affrontarlo all'inizio, insieme a chi seguirà le pratiche amministrative, perché una contestazione per odori tende ad arrivare quando l'attività è già avviata e i margini di intervento sull'impianto si sono ristretti. In contesti simili il trattamento dell'aerosol smette di essere un extra e diventa parte della fattibilità dell'esercizio.
L'aria di reintegro: la metà del progetto che nessuno guarda
Ogni metro cubo estratto rientra da qualche parte. Se non è previsto un ingresso dedicato, rientra in modo incontrollato: dalle fessure dei serramenti, dalle porte, dalla sala. Il reintegro va quindi progettato in quantità e in modalità di immissione, non lasciato al caso.
Le modalità contano quanto i metri cubi. Immettere aria fredda direttamente sopra la linea cottura può disturbare il pennacchio e peggiorare la cattura; immetterla addosso al personale espone a correnti mentre il calore radiante arriva dal fronte opposto. In genere si cerca una diffusione poco energica, in zona sufficientemente distante dalle cappe, così da non interferire con la captazione. Il comfort, qui, non è una gentilezza verso la brigata: fra i requisiti generali della parte 1 della norma compaiono esplicitamente temperatura, caratteristiche dell'aria, umidità e rumore.
Un criterio d'esercizio, infine, che le guide d'uso ripetono e che in cucina professionale ha senso ancora maggiore: avviare l'aspirazione alla velocità più bassa quando inizia la cottura, aumentarla nei momenti di maggiore produzione di fumo e odori, mantenerla attiva per altri cinque-dieci minuti dopo lo spegnimento, alla velocità minima, per estrarre i residui che continuano a salire dalle superfici calde.
Canali, ispezionabilità, manutenzione
Le perdite di carico complessive — filtri, canali, curve, serrande, stadi di trattamento, terminale di espulsione — determinano quanto il ventilatore riesca effettivamente a estrarre. Un percorso con curve strette, riduzioni di sezione improvvise e lunghi tratti orizzontali assorbe prevalenza, e ciò che resta è quello che arriva davvero alla cappa. Vale la pena chiedere che la stima di queste perdite compaia nella documentazione di progetto, insieme alla portata.
L'ispezionabilità merita una riga in capitolato. Sportelli di ispezione a intervalli regolari, accesso ai punti dove il grasso si raccoglie, possibilità di rimuovere e lavare i filtri senza smontare mezza cappa: dettagli che decidono se il piano di pulizia verrà eseguito davvero o resterà sulla carta. Il collegamento con la sicurezza antincendio è diretto — dal 5 aprile 2018 è in vigore la parte 7 della serie, dedicata a installazione e uso dei sistemi fissi di estinzione incendi per i componenti di ventilazione nelle cucine commerciali, mentre la parte 5 riguarda il condotto dell'aria.
C'è poi il versante igienico-sanitario, che parla la stessa lingua. Sul piano dell'igiene alimentare i requisiti relativi alle strutture (Reg. CE 852/2004, Allegato II, Capitolo I) puntano a un obiettivo preciso: schema, progettazione, costruzione, ubicazione e dimensioni devono consentire un'adeguata manutenzione, pulizia e disinfezione, ridurre al minimo la contaminazione trasmessa per via aerea, impedire l'accumulo di sporcizia, la penetrazione di particelle negli alimenti e la formazione di condensa o muffa indesiderabile sulle superfici. Una condotta grassa e non ispezionabile è, tecnicamente, l'opposto di tutto questo.
Dieci domande da fare prima di firmare
- Quali apparecchiature saranno sotto la cappa, con quali potenze e quali picchi reali di servizio?
- La configurazione è a parete o a isola, e come cambia il contenimento nei due casi?
- Qual è la portata prevista e con quale metodo è stata calcolata? È scritto nel preventivo?
- Se il calcolo usa una superficie, cosa è stato assunto esattamente come superficie di passaggio dell'aria?
- Quanto sporge la cappa rispetto alle apparecchiature, per ogni lato libero?
- A che quota viene installata e con quale altezza libera rispetto al piano di cottura?
- Che superficie filtrante è prevista e quale velocità di attraversamento ne deriva?
- Come, dove e in che quantità entra l'aria di reintegro rispetto a quella estratta?
- Qual è la perdita di carico stimata del sistema completo, canali e stadi filtranti inclusi?
- Chi esegue la manutenzione, con quale frequenza e con quale registrazione degli interventi?
Se il fornitore risponde con numeri, il preventivo è un progetto. Se risponde con la lunghezza della cappa e la potenza del motore, è un listino.
Un solo responsabile per cappa, canali e filtrazione
Quando questi impianti deludono, la causa raramente è soltanto tecnica: più spesso è organizzativa. La cappa la vende il fornitore di attrezzature, i canali li realizza il lattoniere, il ventilatore lo sceglie chi cura la parte elettrica, il reintegro lo gestisce il termotecnico, e del risultato complessivo non risponde nessuno. Quando invece un unico soggetto progetta la captazione, dimensiona la rete, seleziona il ventilatore in coerenza con le perdite di carico calcolate e definisce gli stadi filtranti, il sistema ha un responsabile e i parametri diventano verificabili in collaudo.
Conviene pretendere un sopralluogo con rilievo del layout, dei vincoli edilizi e dei percorsi possibili prima di qualsiasi offerta, e chiedere che i valori dichiarati — portata, velocità al bordo, perdite di carico, livello sonoro atteso — finiscano per iscritto. Sono le uniche grandezze che, a impianto acceso, si possono misurare. Il resto è opinione, e le opinioni non aspirano.
